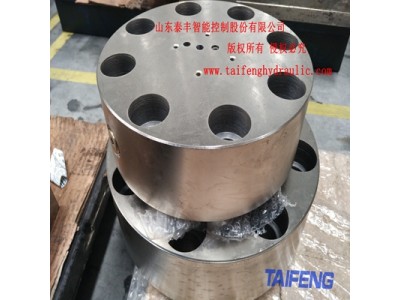

山东泰丰TLFA100WEA-7X系列大通径圆形基本控制盖板

产品功能

控制盖板用来将插装件固定在阀块块体内，并可在盖板内设置先导控制通道。它和安装在控制盖板上的先导阀或插装于盖板内的先导控制元件、节流螺塞等组成先导液阻网络，对座阀级进行设定控制，并用于调整和影响阀芯开关时间。

产品特点

设计创新：内嵌的先导控制元件中广泛采用螺纹插装阀，使结构更合理，使用和维护更方便，配置多样。部分型号采用意大利 DTL 先导控制，减小了重量和体积，且油口连接大量使用 SAE 螺纹，提升了密封效果。

控制多样：有不同形式的行程调节和控制装置，可用于方向和流量等控制。

安装灵活：既可以选择安装符合 ISO4401-03/05 的通用板式连接的电磁换向阀和叠加阀的盖板，也可以选择带螺纹插装阀的盖板。

性能可靠：控制盖板体除顾客特殊要求外，均进行了表面化学镀镍等处理，抗腐蚀性能强。

型号规格

型号示例：以 “TLFA016KWA-7XSM/*V” 为例，“TLFA” 为盖板代号；“016” 表示公称通径为 DG16；“KWA” 是功能型号，代表带梭阀和电磁阀安装面；“7X” 表示设计系列，安装螺栓及先导电磁阀安装螺纹为米制；“SM” 表示 SAE 用于堵头，米制螺纹用于阻尼孔；“V” 表示密封件材料为氟橡胶。

通径范围：从 DG16-DG160 全系列均可生产。

压力范围与密封材料

压力范围：最大压力为 350bar。

密封件材料：无标记时为丁腈橡胶，标记为 “V” 时为氟橡胶。
