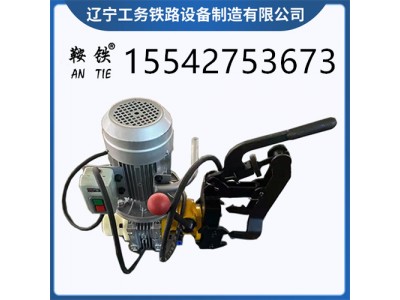

鞍铁DZB-32电动钻孔机地铁施工构造图

　　命不能争，运可以造，弱者认命，强者抗命，能者求命，智者造命。

　　鞍铁DZB-32电动钻孔机地铁施工构造图

　　工作原理：将DZB-32电动钻孔机电动机固定在电机架上，将钻头直接安装在电动机主轴孔内，使之钻头旋转，旋转进给手柄，带动进给丝杠，使主轴进行进给钻削，达到钻孔的目的。

　　主要技术参数

　　1、电机型号： J32-38

　　2、电机功率： 1.3kW

　　3、额定电压： 380V

　　4、电机额定转速： 150r/min

　　5、钻孔直径： Φ32

　　6、钻头锥柄： 莫氏4号

　　7、外廓尺寸： 1100×320×400

　　8、整机重量： 47kg

　　操作方法

　　1.DZB-32电动钻孔机使用前先接通电源，电机空转半分钟观察运转是否正常。

　　2.将磨好的钻头装在主轴的前端锥孔中。

　　3.把DZB-32电动钻孔机的夹具搭放在轨顶面上，调好顶丝的适当长度，下压夹具压把锁紧，如锁紧性能不够，继续旋进顶丝，直到锁紧为止。

　　4.搬动调位搬把，旋转调位丝杆，使钻头对正钻孔位置，然后锁紧滑道顶丝和轨型调整螺丝。

　　5.开动电机，顺时针转动进给手界限，钻孔时需加注冷却水，以减少钻头磨损。

　　6.DZB-32电动钻孔机孔钻通后应停止注水，快速逆时针转动手轮，把钻头退出，离开钢轨。

　　7.切断电源，向上提压具压把，把DZB-32电动钻孔机从钢轨上卸下来，便完成了钻孔作业。

　　维护保养

　　1.DZB-32电动钻孔机保管时要防潮，长期停用、受潮或雨淋时，在使用前应用500V兆欧表测量绝缘电阻，电阻值就不小于2.0MΩ，否则电机应进行干燥处理。

　　2.使用时蜗轮变速箱、夹具部分各销轴，进给丝杆等应定期注油。

　　3.DZB-32电动钻孔机钻孔时要经常保持钻头锋利(刃角为118°)，以确保钻孔机正常使用。

　　4.DZB-32电动钻孔机使用后要将钻孔机擦净，需注油的地方应注防锈，然后在干燥、清洁和没有腐蚀性气体的库内存放。

　　5.每年检查一次DZB-32电动钻孔机内润滑脂，如已缺少或污染应添加或更换，润滑脂应为双曲线齿轮油。
