广东中山船舶克令吊生产厂家船舶克令吊的变幅机构是如何工作的？
船舶克令吊的变幅机构是实现吊臂俯仰动作的核心组件，其工作原理基于液压驱动与机械结构的协同配合，可准确控制吊臂角度以调整作业半径和起升高度。以下从结构组成、工作流程、控制逻辑及安全机制展开详细解析：

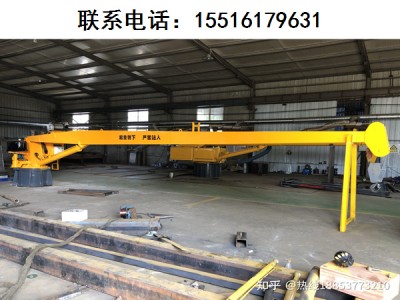

一、变幅机构的核心结构组成
变幅机构主要由液压驱动系统和机械传动部件构成，具体包括：
液压系统组件
变幅油缸：通常为双作用液压缸（安装在旋转平台与吊臂铰接点之间），通过伸缩推动吊臂俯仰，油缸数量根据吊机吨位不同（如小型克令吊单油缸，大型吊机双油缸对称布置）。
液压泵站：提供高压油源，通过管路连接变幅油缸。
控制阀组：包含换向阀、平衡阀、溢流阀等，控制油缸的伸缩方向、速度及压力。
机械结构部件
吊臂：多为桁架式或箱型结构，底部通过铰接轴固定在旋转平台上，顶部连接起升钢丝绳。
连杆 / 铰接装置：连接油缸与吊臂，传递推力并保证运动平稳性。
角度传感器：安装在铰接点附近，实时监测吊臂倾角（精度可达 ±0.5°）。
典型故障与原理关联
变幅速度缓慢
可能原因：液压油不足、油泵磨损导致流量下降，或平衡阀背压过高（如阀芯卡滞）。
吊臂自动下滑
可能原因：平衡阀密封失效，导致俯下时背压不足，吊臂在重力作用下失控下滑（需立即停机检修，防止安全事故）。
角度显示异常
可能原因：角度传感器线路接触不良或齿轮传动机构磨损（如传感器齿轮与吊臂转轴啮合松动，导致角度反馈偏差）。
与其他机构的协同工作
变幅机构通常与旋转、起升机构配合完成复合动作，例如：
集装箱装卸场景：
吊臂俯下至 30°（大作业半径），旋转至集装箱上方；
起升吊钩勾住箱体，同时吊臂仰起至 60°（减小半径），旋转至舱口位置；
吊臂俯下至 40°，下降吊钩放置集装箱。
协同控制逻辑：PLC 系统通过传感器数据同步调节各机构动作，避免运动干涉（如变幅时自动降低起升速度，防止载荷摇摆）。
克令吊的变幅机构通过 “液压油缸驱动 + 机械角度转换 + 电气反馈控制” 的机制，实现了吊臂俯仰的准确调节。其核心在于利用液压系统的动力可控性与机械结构的力矩传递特性，结合载荷与角度的力学关系，在保证安全的前提下满足不同作业场景的需求。理解这一原理有助于操作员规范操作，也为设备维护提供了理论依据。
