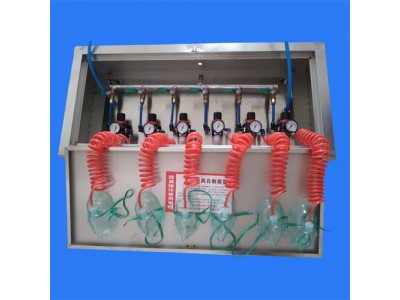

箱式压风自救装置出厂实物图看看是不是你想要的

一、箱式压风自救装置的结构

ZYJ-A型矿井压风自救装置，内装六个联成一组，装在不锈钢的箱体内，组成一个井下自救系统，并由地面泵房供气。（瓦斯突出矿井安装多少个组，视其井巷规模，井下工作人员编制的多少而定，一般情况下，井下安呼吸器的个数不得少于井下全员的三分之一）。



二、压风自救装置工作原理

 压风自救装置由管道、开闭阀、连接管、减压组及防护套等5部分组成。当煤矿井下发生瓦斯浓度超标或超标征兆时，扳动开闭阀体的手把气路通畅，功能装置迅速完成泄水、过滤、减压和消音等动作后，此时防护套内充满新鲜空气供避灾人员救生呼吸。防护套内的空气压力为0.05~0.1Mpa防护套外有毒气体的压力低于套内压力，因此外部有害气体不会进入防护套内对避灾人员造成危害。
