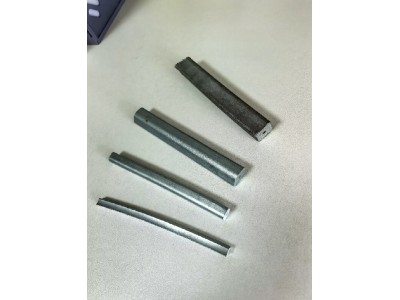

提高锌阳极的耐腐蚀性有哪些方法

一、合金化改性：优化锌阳极的成分与微观结构

通过添加特定合金元素，改善锌的电化学性能，降低自腐蚀速率，同时保持较高的电流效率（牺牲阳极的核心指标，一般需≥65%）。

添加铝（Al）和镉（Cd）：

工业中常用的锌 - 铝 - 镉合金阳极（如 Zn-0.3% Al-0.02% Cd）是典型代表。铝可细化锌的晶粒，减少晶界杂质（如 Fe、Cu）的偏聚（杂质会形成微电池，加速自腐蚀）；镉能降低锌的腐蚀电位，抑制 “枝晶腐蚀”（局部不均匀溶解），使腐蚀更均匀。相比纯锌阳极，其自腐蚀速率降低约 20%~30%，电流效率提升至 75%~85%。

控制有害杂质含量：

锌中的铁（Fe）、铜（Cu）、铅（Pb）等杂质是强阴极相，会与锌形成微电池（如 Fe-Zn 原电池），加速锌的自溶解。通过精炼工艺将杂质含量控制在极低水平（如 Fe≤0.005%，Cu≤0.002%，Pb≤0.006%），可显著减少微电池腐蚀，降低无效消耗。

添加微量稀土元素（如 Ce、La）：

稀土元素可净化晶界、细化晶粒，同时在腐蚀过程中形成稳定的氧化膜（含稀土氧化物），阻碍锌离子的扩散，减缓腐蚀速率。实验表明，添加 0.1%~0.3% 稀土的锌合金，自腐蚀电流密度可降低 15%~25%。

二、表面处理：构建保护性膜层，抑制过度溶解

通过化学或物理方法在锌阳极表面形成一层薄而致密的保护膜，既允许锌缓慢溶解以输出电流，又能阻挡有害离子（如 Cl⁻）或酸性介质的侵蚀，减少局部腐蚀。

化学钝化处理：

用铬酸盐（如重铬酸钾）或磷酸盐溶液对锌阳极表面进行钝化，形成一层以 Cr₂O₃或 Zn₃(PO₄)₂为主的氧化膜。这层膜能隔绝锌与电解质的直接接触，降低自腐蚀速率，但膜层需保持一定的多孔性（避免完全阻断电流输出）。例如，铬酸盐钝化可使锌在中性盐雾环境中的腐蚀速率降低 30%~50%。

阳极氧化处理：

通过电解（以锌为阳极，在硫酸或草酸溶液中）在表面形成多孔的氧化膜（ZnO），膜层厚度可控（一般 5~20μm）。多孔结构允许离子通过（保证电流输出），而膜本身能减缓锌的溶解，尤其在低浓度 Cl⁻环境中效果显著。

有机涂层修饰：

涂覆一层薄而透气的有机涂层（如环氧树脂、聚氨酯），利用涂层的屏蔽作用阻挡 H⁺、Cl⁻等腐蚀介质，同时通过涂层的微孔隙保证锌离子的缓慢释放。适用于低电阻率环境（如土壤），需注意涂层厚度（过厚会降低电流输出），通常控制在 10~30μm。
